Introducción
La bomba centrífuga de succión simple-de doble-etapa es una bomba de agua limpia de alta-eficiencia y alto-flujo-. Adopta una estructura simétrica de doble-succión y se usa ampliamente en el suministro de agua municipal, agua circulante industrial, sistemas de aire acondicionado e ingeniería de protección contra incendios.
Descripción del modelo
Por ejemplo:
GSX150-280MA
Designación de la serie GSX
150 Diámetro de descarga (salida) (mm)
280 Diámetro nominal del impulsor (mm)
M Indica un impulsor pequeño modificado (el impulsor estándar no está marcado; "N" indica un impulsor grande modificado)
Un código de equipamiento del impulsor ("A", "B" y "C" indican el primer, segundo y tercer nivel de equipamiento, respectivamente)
Características del producto
Alta eficiencia, bajo consumo de energía
El diseño del impulsor simétrico de doble-succión garantiza una distribución uniforme del flujo de agua y una fuerza axial equilibrada, lo que mejora la eficiencia entre un 5 % y un 8 % y reduce significativamente el consumo de energía operativa.
Bajo ruido, baja vibración
El impulsor simétrico y el diseño del cuerpo de la bomba engrosado contrarrestan eficazmente las fuentes de vibración.
Durable
Las opciones de cuerpo de bomba incluyen hierro fundido, hierro dúctil y acero inoxidable. Hay disponibles diversas configuraciones de sellos de eje para adaptarse a agua limpia y medios ligeramente corrosivos.
Descripción de productos
Capacidad de producción:Área de fábrica de 15.000㎡, 5 líneas de producción, producción anual de 10.000 bombas de agua y 5.000 sopladores.
Seguro de calidad:Certificación ISO 9001 y CE/TUV, control de calidad de proceso completo-y tasa de calificación de producto terminado del 100 %.
I+D tecnológico:20 ingenieros y 10 técnicos, 15 patentes, que respaldan el desarrollo de nuevos productos y la personalización no-estándar.
Cadena de suministro e inventario:50+ proveedores a largo plazo-, componentes clave fabricados internamente-inventario de materia prima común mayor o igual a 3 meses de producción.
Servicio postventa-:Proporciona respuesta técnica las 24-horas, servicio in situ las 72-horas y soporte de mantenimiento a largo plazo.
Datos técnicos
| Fuente de alimentación | 3φ 380V 50Hz |
| Modo de trabajo | S1 |
| Temperatura media | -10-80 grados |
| Temperatura ambiente | 0-40 grados |
| Densidad | Menos de 1,05×103kg/m3 |
| Alcance del PH | 5-9 |
| Método de instalación | Instalación horizontal |

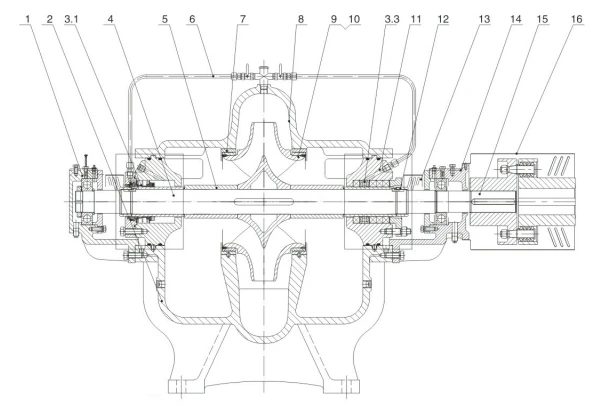

Diagrama estructural
|
No. |
Nombre |
No. |
Nombre |
|
1 |
Cojinete |
9 |
Impulso |
|
2 |
Cuerpo de bomba |
10 |
Anillo de sellado del impulsor |
|
3.1-3.4 |
Piezas de sellado |
11 |
Cuerpo de sellado |
|
4 |
Eje de bomba |
12 |
Tuerca de casquillo |
|
5 |
Manguito de retención del impulsor |
13 |
Guardia |
|
6 |
Tubo de sellado de agua |
14 |
Cojinete |
|
7 |
Anillo de sellado de la carcasa |
15 |
Enganche |
|
8 |
Tapa de bomba |
16 |
Tapa de acoplamiento |
Las estructuras de los diferentes modelos son ligeramente diferentes y podemos producir diferentes materiales según los requisitos del cliente.
Curva de rendimiento
